【Oracle OCP】共享池内存结构之SQL内存结构父子游标解析

注: 本文为云贝教育 刘峰 原创，请尊重知识产权，转发请注明出处，不接受任何抄袭、演绎和未经注明出处的转载。

前言

数据库版本：Version 19.3.0.0.0

操作系统版本：CentOS Linux release 7.6.1810 (Core)

实验环境：PDB1

SQL内存结构父子游标解析

以下实验，是连接到pdb下，硬解析一条SQL的过程

一、SQL父游标解析

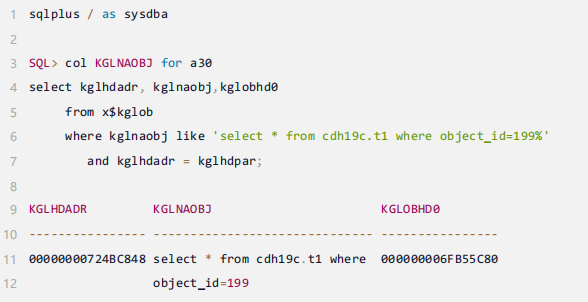

1.1 查看SQL的父游标句柄地址和堆0描述地址

x$kglob说明

• x$kglob记录SQL的游标句柄信息

• KGLHDADR 游标句柄地址

• KGLNAOBJ 游标对应SQL信息

• KGLOBHD0 父游标堆0对应的地址，其实它是父游标堆0的描述地址，记录父游标堆0下有哪些chunk

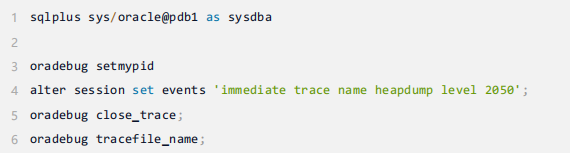

1.2 做一个共享池全量dump

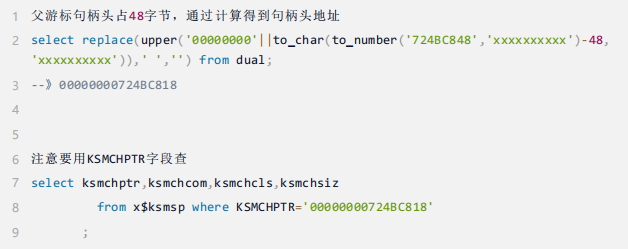

1.3 查看父游标句柄对应的chunk

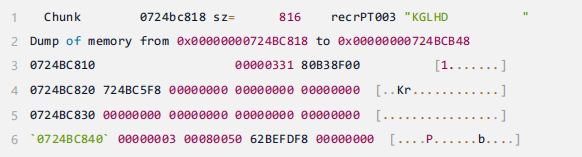

根据上面1.1中查的父游标句柄地址KGLHDADR=00000000724BC848

通过724BC840去1.3中生成的trc文件中搜索

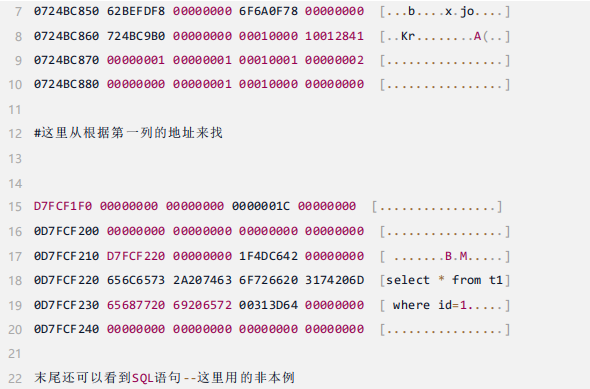

trc日志解析：

• recrPT003表示它是一个recreate类型的chunk

• sz表示它的大小为816字节

• KGLHD表示它是KGL句柄

• 同时它是一个独立的CHUNK，不属于任何子堆

通过多次实验可以确认，句柄头的地址与句柄地址相关48字节

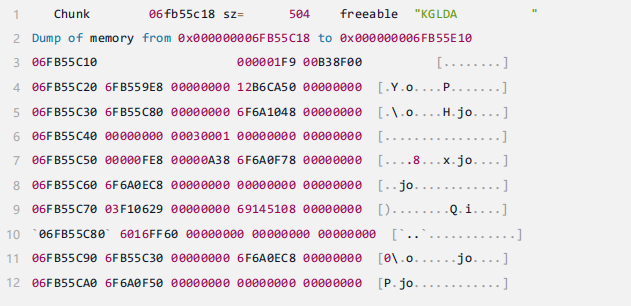

1.4 查看父游标DS对应的chunk

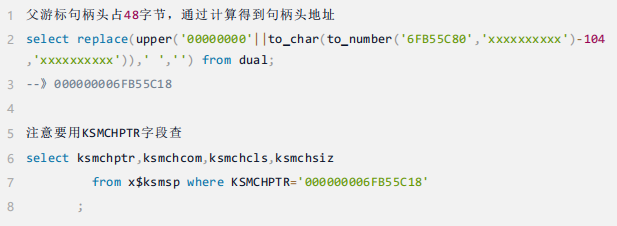

查看DS=000000006FB55C80 CHUNK信息，用6FB55C8去搜索

可以确认DS对应的chunk是freeable，大小为504字节，和父游标堆0不相邻

通过多次实验可以确认，DS头的地址与DS地址相差104字节

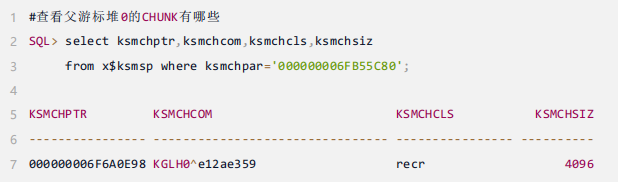

1.4 查看父游标堆0下的的chunk

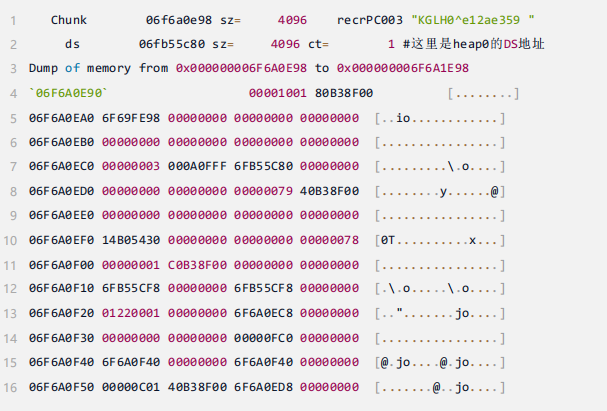

KSMCHPTR=000000006F6A0E98就是父游标堆0真正的CHUNK了，继续找

ds 06fb55c80就是上面查的父游标DS地址

二、SQL子游标解析

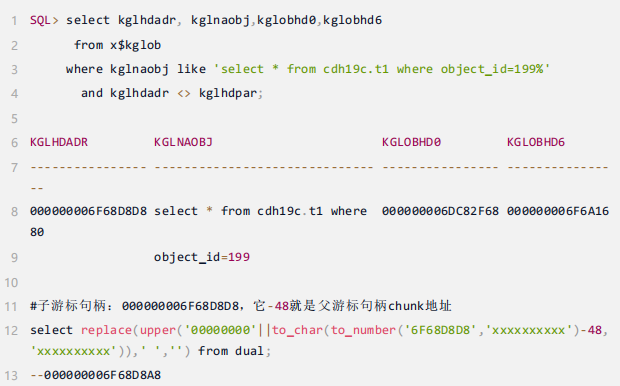

2.1 子游标句柄

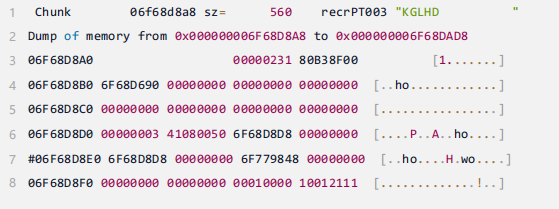

通过地址6F68D8D去找子游标句柄

子游标句柄也是recretable类型，KGLHD表示它是句柄，大小560字节

同时子游标句柄在父游标堆0也可以找到对应的地址

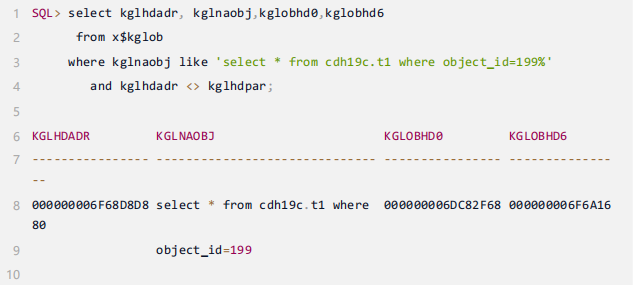

2.2 查看子游标堆0描述地址、堆6描述地址

这里因为共享池设置的太小，导致子游标的堆0和堆6被覆盖了,进一步验证freeable最容易被覆盖

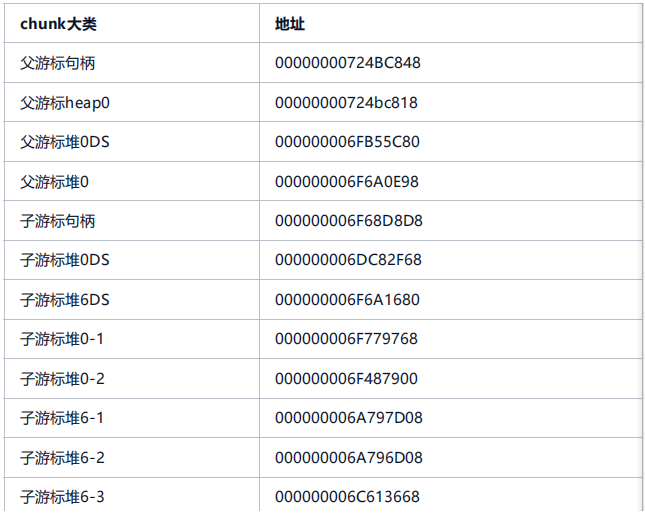

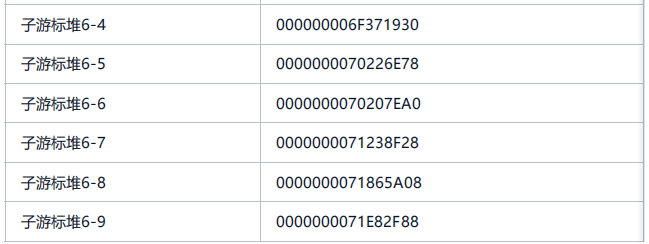

研究的方案和父游标一样，这样可以计算出一条SQL占用了哪些CHUNK，对共享池优化有进一步的帮助。

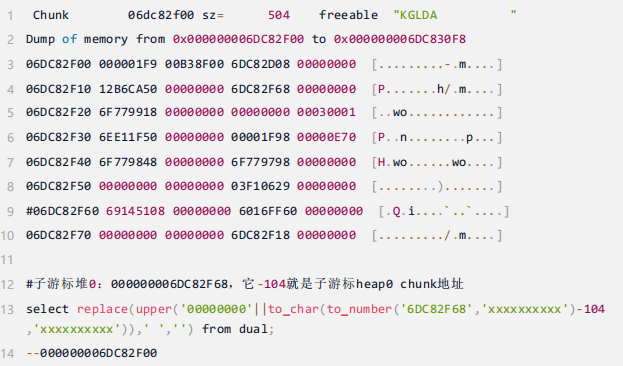

2.3 子游标堆0 DS信息

KGLOBHD0=000000006DC82F68

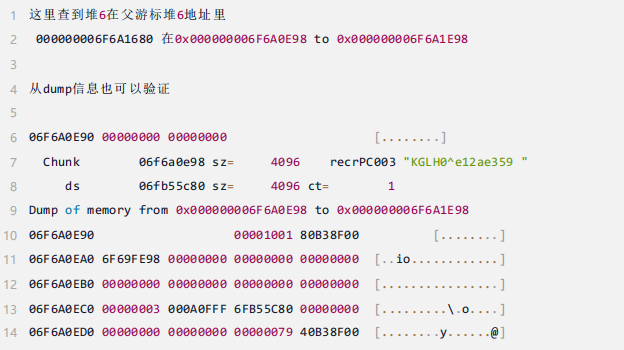

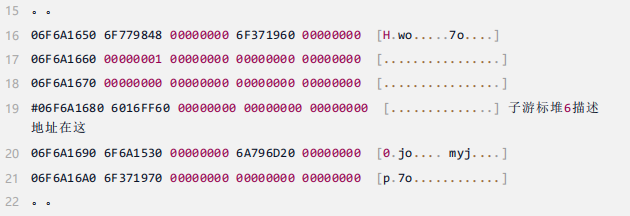

2.4 子游标堆6 DS信息

KGLOBHD0=000000006F6A1680

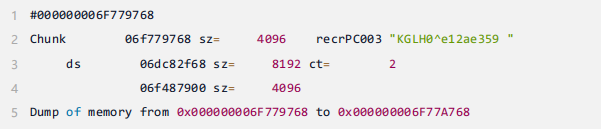

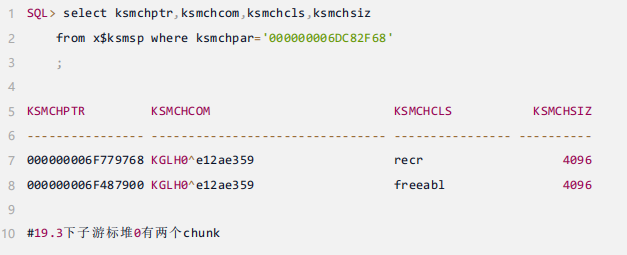

2.5 查看子游标堆0下的chunk

dupm相关信息

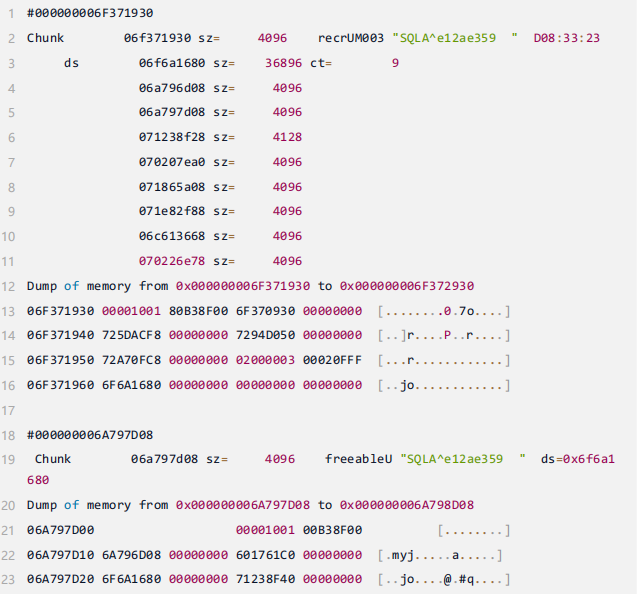

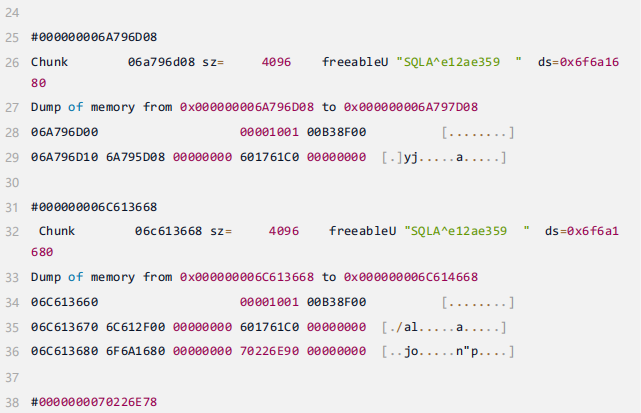

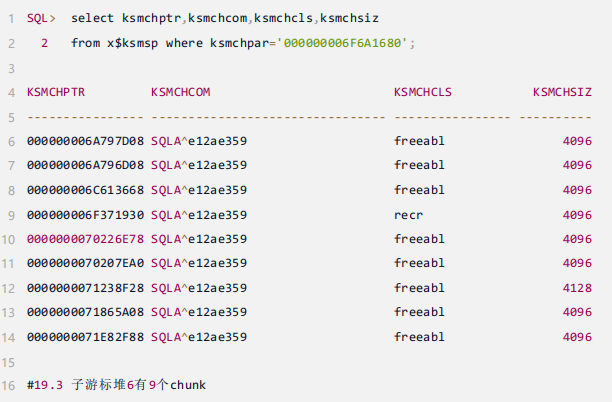

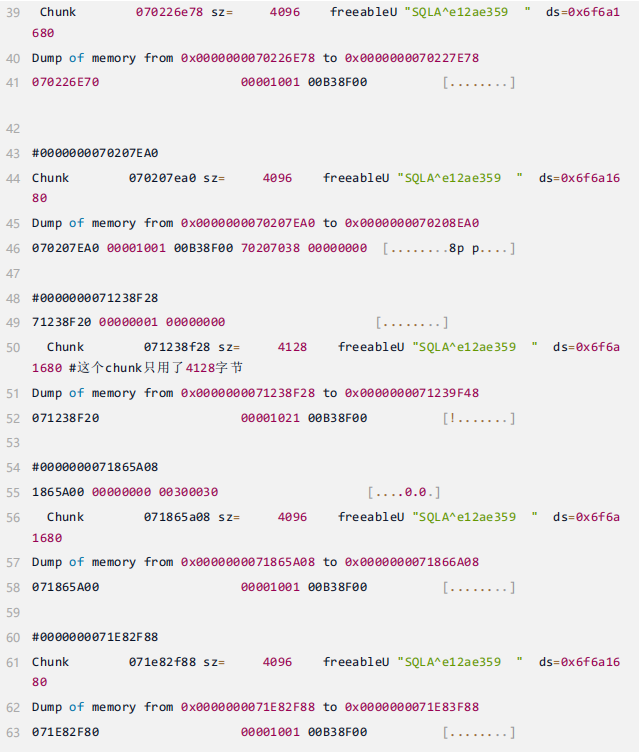

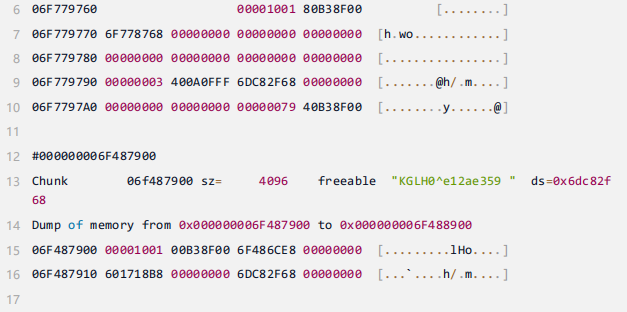

2.6 查看子游标堆6下的chunk

dupm相关信息
